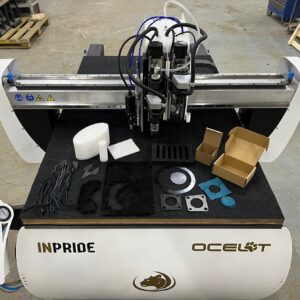

Промышленный планшетный плоттер OCELOT — самый универсальный станок на Вашем производстве: справится с 90% материалов, заменит штамповку и ручную резку!
Режет картон, EVA, резину, паронит, вспененный и ABS пластик, кожу, поролон, ковровые и любые другие листовые материалы по контуру — быстро, точно и без дополнительных инструментов.
Один станок заменяет 5-10 человек раскройщиков
Он не устаёт, не ошибается и может работать круглые сутки. Сделайте качественный скачек производительности труда.
Промышленный ресурс всех деталей для работы 24/7
Выпускайте продукцию легко — без простоев и поломок.
До 7 инструментов в работе одновременно
Нет ручной смены ножей → экономия времени до 40% и резкий рост производительности.
Разнообразие модулей позволяет решать практически любые задачи. Может быть установлено до 7-ми модулей, в том числе фрезерный.
Качество и скорость резки
При полной загрузке станок окупается за считанные месяцы. Больше никакого «человеческого фактора» и косых резов.
Простая и понятная система управления + Быстрая переналадка
Оператор обучается за 2–3 часа.
Не нужен опыт работы на ЧПУ — интерфейс интуитивный и удобный. Простая загрузка новых форм, без ручной смены инструмента
Только у нас толщина заготовки до 100 мм (в 2,5 раза выше конкурентов)*
Позволяет работать с широким диапазоном материалов и заменять сразу несколько типов оборудования.
Возможна установка до 7-ми инструментов одновременно
- Два универсальных поворотных места для основных инструментов на выбор: электрический осциллирующий нож, электрический нож повышенной мощности, пневматический нож, дисковый нож, V-cut для резки под углом и прочие, биговальный инструмент, держатель маркера, стеклорез.
- Фрезерная голова для работы фрезой
- До 4-х дополнительных инструментов: круглый пробойник, угловой пробойник, лазерный модуль, маркер, стеклорез, нож kiss-cut для плёнок и прочие.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Размер зоны обработки X,Y — от 1000х1000 до 2600х4100 мм
Перемещение по осям Z — 150 мм
Просвет портала — 100 мм
Тип станины — монолитно-сварная напольная
Тип портала — авиационный алюминий 200х100мм
Тип рабочего стола — вакуумный с фетровым покрытием (возможны опции)
Тип передачи X,Y,Y2 — прецизионная косозубая рейка
Тип передачи Z — ШВП SFU1605
Тип направляющих X,Y,Y2 — HGR20
Тип направляющих Z — MGN15
Тип приводов осей — DC SERVO/AC SERVO
Система прижима заготовки — вакуумный стол с контролем давления
Мощность и тип насоса — вихревой 2,5 — 7,5 кВт
Стойка ЧПУ — IMPERIUM MK7
Система управления — TROCEN ТС6832
Программное обеспечение — TroCutCad (лицензия)
Подключение станка через LAN, USB, FLASH
Поддерживаемые форматы — .dxf, .gcode, .plt, .
Скорость резки — до 1000 мм/сек (в зависимости от комплектации)
Напряжение питания — 3 фазы, 380 В, 50 Гц
Общая потребляемая мощность — 3,5 — 8,5 кВт
